Discret mais omniprésent dans notre quotidien, l’échangeur thermique constitue une pièce maîtresse des systèmes énergétiques modernes, qu’ils soient domestiques, tertiaires ou industriels.
Comment définir précisément un échangeur thermique ?
Un échangeur thermique est un dispositif technique conçu pour permettre le transfert de chaleur entre deux fluides à des températures différentes, sans qu’ils ne se mélangent physiquement. Cette séparation est assurée par une paroi conductrice, généralement métallique, qui facilite le passage de l’énergie thermique d’un milieu chaud vers un milieu plus froid selon les principes fondamentaux de la thermodynamique. Le fonctionnement repose sur un phénomène naturel : la chaleur se déplace toujours d’une zone à température élevée vers une zone à température plus basse jusqu’à atteindre un équilibre thermique.
L’objectif principal d’un tel système est d’optimiser la circulation de l’énergie calorifique afin d’améliorer le rendement énergétique d’une installation. L’échangeur ne produit pas de chaleur en lui-même, mais il la récupère, la transmet ou l’évacue selon les besoins. Cette capacité à gérer les flux thermiques en fait un composant stratégique dans des secteurs variés comme le chauffage résidentiel, la climatisation, la production industrielle, l’agroalimentaire ou encore l’énergie renouvelable.
La notion d’échange thermique repose sur trois mécanismes physiques complémentaires : la conduction, la convection et parfois le rayonnement. La conduction intervient à travers la paroi qui sépare les deux fluides. La convection se produit lorsque les fluides circulent et transportent la chaleur par mouvement interne. Le rayonnement, bien que moins dominant dans la plupart des applications classiques, peut intervenir dans des contextes à très haute température. La combinaison de ces phénomènes permet d’atteindre une efficacité optimale dans le transfert d’énergie.
Comment fonctionne concrètement un échangeur thermique ?

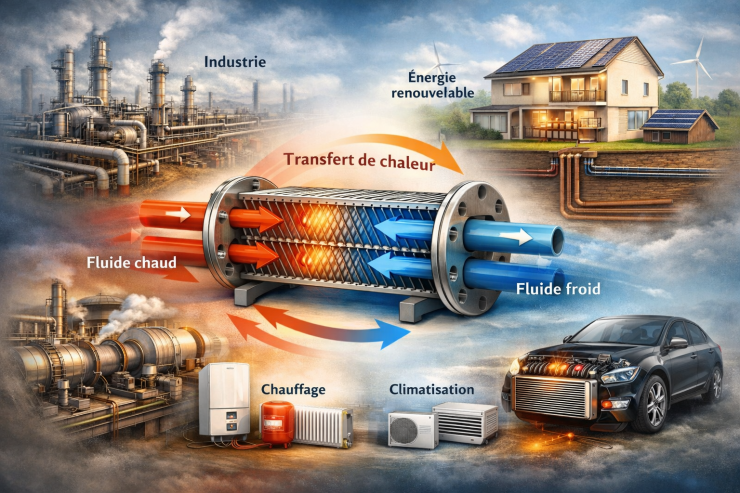

Le fonctionnement d’un système d’échange thermique s’appuie sur la circulation simultanée de deux fluides distincts, souvent de l’eau, de l’air, de l’huile thermique ou un fluide frigorigène. Ces fluides évoluent dans des circuits séparés mais proches, de manière à maximiser la surface de contact thermique tout en empêchant leur mélange. Le fluide chaud cède une partie de son énergie au fluide plus froid à travers la paroi conductrice, ce qui entraîne un rééquilibrage progressif des températures.
Il existe différentes configurations de circulation. Le principe du contre-courant, fréquemment utilisé pour améliorer la performance thermique, consiste à faire circuler les fluides en sens opposé. Cette disposition maintient un gradient de température constant tout au long du parcours, favorisant une meilleure récupération de chaleur. À l’inverse, le système à co-courant, où les fluides se déplacent dans le même sens, présente une efficacité légèrement inférieure mais reste adapté à certaines applications spécifiques.
Les matériaux utilisés pour fabriquer un échangeur thermique sont choisis en fonction de leur conductivité et de leur résistance à la corrosion. L’acier inoxydable, le cuivre ou l’aluminium sont fréquemment employés pour garantir une excellente transmission calorifique tout en assurant la durabilité de l’équipement. La conception interne peut varier considérablement afin d’augmenter la surface d’échange et d’optimiser les performances globales.
Le dimensionnement d’un échangeur repose sur des calculs précis intégrant le débit des fluides, la différence de température, la pression et les contraintes d’exploitation. Un appareil mal dimensionné peut entraîner une perte d’efficacité, une surconsommation d’énergie ou une usure prématurée des composants. L’ingénierie thermique moderne accorde une attention particulière à ces paramètres afin d’assurer un fonctionnement optimal et durable.
Quels sont les principaux types d’échangeurs thermiques ?
Les échangeurs à plaques figurent parmi les modèles les plus répandus dans les installations de chauffage et dans l’industrie agroalimentaire. Constitués de fines plaques métalliques empilées, ils offrent une surface d’échange importante dans un volume compact. Cette configuration permet un transfert de chaleur très efficace tout en facilitant la maintenance lorsque le modèle est démontable. Leur compacité et leur rendement élevé en font une solution privilégiée dans les bâtiments modernes.
Les échangeurs tubulaires, également appelés échangeurs à faisceau de tubes, sont particulièrement utilisés dans les environnements industriels exigeants. Ils se composent d’un ensemble de tubes logés dans une enveloppe cylindrique. Un fluide circule à l’intérieur des tubes tandis que l’autre évolue autour. Cette architecture robuste permet de supporter des pressions et des températures élevées, ce qui les rend adaptés aux centrales thermiques, aux raffineries ou aux installations chimiques.
Les échangeurs air-air et air-eau sont quant à eux très présents dans les systèmes de ventilation et de climatisation. Dans une ventilation double flux, par exemple, l’air extrait d’un bâtiment transmet sa chaleur à l’air entrant sans mélange direct, améliorant ainsi la performance énergétique du bâtiment. Les pompes à chaleur intègrent également des échangeurs permettant de capter les calories présentes dans l’environnement extérieur pour les restituer à l’intérieur.
Il existe aussi des modèles spécifiques comme les échangeurs à spirale, les échangeurs à serpentin ou encore les échangeurs rotatifs. Chaque configuration répond à des contraintes particulières liées à l’espace disponible, à la nature des fluides ou aux exigences de maintenance. Le choix du dispositif dépend d’une analyse technique approfondie visant à garantir un équilibre entre efficacité, coût et durabilité.
Dans quels domaines trouve-t-on des échangeurs thermiques ?
L’utilisation des équipements thermiques intégrant des échangeurs est extrêmement vaste. Dans le secteur résidentiel, ils sont présents dans les chaudières, les chauffe-eau, les pompes à chaleur et les systèmes de climatisation. Sans eux, il serait impossible d’assurer la production d’eau chaude sanitaire ou le chauffage central avec un niveau d’efficacité acceptable.
Dans le domaine industriel, les échangeurs jouent un rôle stratégique dans les procédés de transformation. Les industries chimiques, pétrochimiques et pharmaceutiques utilisent ces dispositifs pour contrôler les températures lors de réactions sensibles. Dans l’agroalimentaire, ils interviennent dans la pasteurisation, la stérilisation ou le refroidissement rapide des produits afin de garantir la sécurité sanitaire et la qualité des denrées.
Les centrales électriques, qu’elles soient thermiques, nucléaires ou solaires, reposent sur des systèmes d’échange thermique pour convertir l’énergie en électricité. La gestion précise des flux de chaleur conditionne le rendement global de la production énergétique. Dans le secteur automobile, le radiateur moteur constitue un exemple concret d’échangeur thermique permettant d’évacuer la chaleur produite par la combustion interne.
Les énergies renouvelables exploitent également ce principe. Les installations solaires thermiques utilisent des échangeurs pour transférer la chaleur captée par les panneaux vers un circuit d’eau domestique. La géothermie s’appuie sur des dispositifs similaires pour valoriser l’énergie contenue dans le sol. Cette omniprésence témoigne de l’importance fondamentale de l’échangeur dans la gestion énergétique moderne.
Pourquoi l’échangeur thermique est-il essentiel pour l’efficacité énergétique ?
Dans un contexte marqué par la transition écologique et la nécessité de réduire les émissions de gaz à effet de serre, l’optimisation des systèmes thermiques devient une priorité. L’échangeur thermique contribue directement à l’amélioration de l’efficacité énergétique en permettant la récupération et la valorisation de la chaleur qui serait autrement perdue. Cette récupération limite la consommation d’énergie primaire et réduit l’empreinte carbone des installations.
La récupération de chaleur fatale, issue de procédés industriels ou de systèmes de ventilation, représente un levier stratégique pour améliorer la performance globale des infrastructures. En réutilisant l’énergie résiduelle, il devient possible de diminuer les besoins en combustibles fossiles et d’optimiser les cycles de production. Cette approche s’inscrit dans une logique de sobriété énergétique et de développement durable.
